Charakterystyka

• Udźwig 400 kg.
• Dźwig budowlany służy do transportu ładunków.
• Rozmiar platformy 1,4 x 1,2 m.
• Silnik 3,0 kW/380V.
• Wysokość masztu 7,5 m.
• Maks. wysokość masztu 9m lub 22 m.
• Szybkość wjazdu 25 m/min.
• Powierzchnie zabezpieczone cynkowaniem żarowym

Rozpoczęcie eksploatacji
Przechylony maszt należy podnieść przy użyciu nawijarki ręcznej, ewentualnie maszt można przedłużyć poprzez przyśrubowanie przyczep.

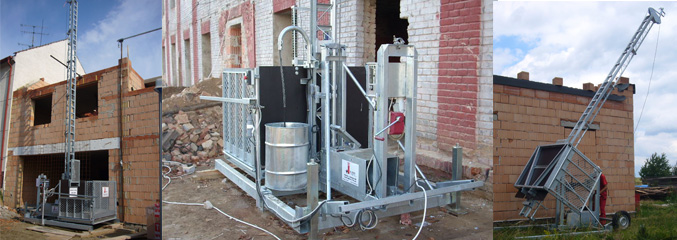

Konstrukcja dźwigu
Ocynkowana konstrukcja stalowa z masztem przegrodowym do wjazdu platformy. Podstawowa rama jest zaopatrzona w dwa koła 5,60 x 13, maksymalna prędkość przewozu na własnej osi wynosi 30 km/godz.

Napęd platformy
Liną stalową nawijaną na bęben z napędem rewersyjnym.

Lina napędu
Stalowa ocynkowana lina o średnicy 10 mm 6×36 + 1 minimalny udźwig 62,8 kN.

Ilość warstw na bębnie linowym
3 warstwy

Obsługa
Winda jest sterowana przy pomocy przycisków o napięciu 42 V umieszczonych w skrzynce rozdzielczej, będącej częścią podstawy dźwigu. Silnik jest sterowany przy pomocy styczników. Końcowe wyłączniki można nastawiać.

Karta produktowa

Karta produktowa linowego dźwigu budowlanego DeJong A43 (j.czeski)
